Embouts à rotules

Description

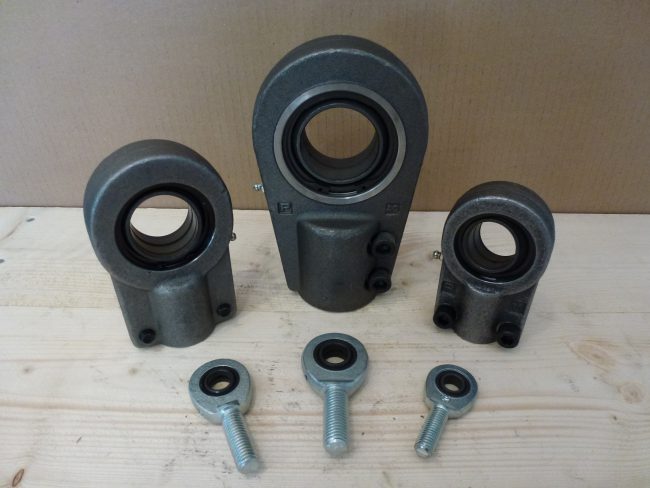

Embouts à rotules: L’embout à rotule série TS..C présente une base de soudure circulaire. Rotule selon ISO 12240-4, série E, forme M. Corps en acier S355JR UNI EN 10025 avec goupille de centrage au fond et chanfrein de soudure à 45 °. La rotule est fixée sur la tête par un chanfrein annulaire bilatéral. Equipé de graisseur à partir du diamètre 25 de la rotule. Embout à rotule pour la fabrication économique de fixations cylindriques. Applicable soit sur le côté tige, soit sur le fond du vérin.

L’embout à rotule série TS..N est réalisé en acier S355JR UNI EN 10025 , à base rectangulaire , sans goupille de centrage. Rotule selon ISO 12240-1 série dimensionnelle E, fixée à la tête par des bagues élastiques. .Equipé de graisseur à partir du diamètre 20 de la rotule. Embout à rotule très costaud à souder sur le fond des vérins hydrauliques. La rotule est démontable.

L’embout à rotule série CSTSCE..N avec graisseur est réalisé en acier S355JR UNI EN 10025. A base rectangulaire , sans goupille de centrage, avec caractéristiques semblables à la série TS..N, mais avec une rotule différente. En faite la rotule est faite selon les normes CETOP – ISO 12240-1, série W. Avec graisseur à partir du diamètre 20 de la rotule. Pour vérins hydrauliques suivant les normes CETOP, DIN 24333-24336 et ISO 6020/1 et 6022.

L’ embout à rotule série CSTAPR..CE avec graisseur présente un taraudage plus long par rapport aux séries CSTAPR..N et CSTAPR..U., correspondant à DIN 24338 – ISO 6982. Corps en acier C45 moulé. A partir du Ø 70 le corps est fait en fonte sphéroïdale. La rotule selon les normes CETOP – ISO 12240-1 série W est fixée à la tête par des bagues élastiques. Pied fissuré pour blocage du taraudage par deux vis à hexagone encaissé suivant DIN 912- Avec graisseur. Suivant les normes DIN 24338 pour vérins hydrauliques, selon données CETOP RP 58 H et DIN 24333-24336 et ISO 6020/1-6022.

L’ embout à rotule CSTAPR..U avec graisseur est pareil à la série CSTAPR..N, mais avec pied fissuré pour blocage du taraudage par deux vis à hexagone encaissé suivant DIN 912. Avec graisseur .

L’embout à rotule série CSTAPR..N présente un taraudage en exécution massive, taraudage court. Corps en acier C45 moulé. A partir du Ø nominal 90 mm. le corps est en fonte sphéroïdale. Rotule suivant ISO 12240-1 Série E, fixé à la tête par bagues élastiques. Avec graisseur. Embout pour vérins hydrauliques , avec une structure massive qui permet de réduire les entraxes et obtenir le maximum de course.

Les embouts à rotule série CSTFE..DO et DO-2RS sont en acier C45 zingué avec filetage extérieur ( disponibles aussi avec filetage à gauche). Ces embouts suivant ISO 12240-4 série E type M peuvent être graissés par graisseur ou trou. Ils peuvent être fourni avec rotule version 2RS et filetage augmenté. La version 2RS monte un joint de protection en caoutchouc. Utilisés pour applications aux charges élevées et chocs. Long filetage de réglage.

Les embouts à rotule série CSTFI..DO et DO-2RS sont en acier C45 zingué avec filetage extérieur ( disponibles aussi avec filetage à gauche). Ces embouts suivant ISO 12240-4 série E type M peuvent être graissés par graisseur ou trou. Ils peuvent être fourni avec rotule version 2RS et filetage augmenté. La version 2RS monte un joint de protection en caoutchouc. Utilisés pour applications aux charges élevées et chocs. Long filetage de réglage.
