Description

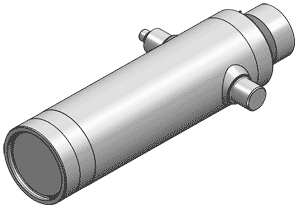

Vérin télescopique IH

Un vérin pneumatique ou hydraulique sert à créer un mouvement mécanique, et consiste en un tube cylindrique (le cylindre) dans lequel une pièce mobile, le piston, sépare le volume du cylindre en deux chambres isolées l’une de l’autre. Un ou plusieurs orifices permettent d’introduire ou d’évacuer un fluide dans l’une ou l’autre des chambres et ainsi déplacer le piston.

Principe du vérin et de son étanchéité

Les vérins hydrauliques trouvent leur application la plus visible dans les engins de chantier
Une tige rigide est attachée au piston et permet de transmettre effort et déplacement. Généralement la tige est protégée contre les agressions extérieures par un traitement augmentant la dureté superficielle. Selon les conditions d’exploitation, des revêtements appropriés à base de chrome, de nickel et chrome ou de céramique sont réalisés.

L’étanchéité entre les chambres du vérin ou entre corps et tige est réalisée par des joints. Cette fonction est primordiale, car elle caractérisera le rendement et la durée de vie du vérin. On protégera particulièrement le vérin des risques d’introduction de pollution par la tige grâce à l’installation d’un joint racleur.

Le guidage est assuré par des porteurs en matériaux à faible friction (bronze, matériaux composites, …). Leur choix dépendra du fluide et des caractéristiques de charge et de vitesse du vérin.

Un vérin manuel vis-écrou ou électrique consiste en un mécanisme vis-écrou.
Telle une antenne télescopique, ce vérin comporte différentes tiges imbriquées l’une dans l’autre, qui permettent en se dépliant, d’atteindre des objets relativement loin (10m).

La pression, généralement de l’huile, pousse le gros piston qui, arrivé en fin de course met l’huile en communication avec le deuxième vérin par un orifice. Pour le retour, le fluide emprunte le même chemin (c’est un vérin à simple effet).

Ils sont principalement utilisés lorsque l’encombrement au repos est réduit :

Les camions-bennes en sont couramment équipées pour le déchargement de matériaux (sable – terre – déchets),
Les tables élévatrices, les monte-charges

Trois gammes de vérins, pour l’industrie du transport, pour les applications industrielles et pour les bennes agricoles. Trois milles modèles différents pour les poussées de recouvrement haute, standard et basse pression allant de 1 à 100 tonnes et plus.
Des produits personnalisés et des composants de haute qualité pour répondre aux demandes spécifiques de chaque client.

Uniquement sur commande, consultez nous !
